Quansheng UV-K5: Ein Überblick über ein vielseitiges Dualband-Funkgerät

Das Quansheng UV-K5 ist ein leistungsstarkes und vielseitiges Dualband-Funkgerät, das sich sowohl für den Amateurfunk als auch für den professionellen Einsatz eignet. Mit einer breiten Palette von Funktionen, einer robusten Bauweise und einer benutzerfreundlichen Bedienung hat sich das UV-K5 als beliebte Wahl für Funkamateure und Kommunikationsanforderungen in verschiedenen Bereichen etabliert.

Design und Bauqualität:
Das UV-K5 zeichnet sich durch sein kompaktes und ergonomisches Design aus. Es ist solide gebaut und verfügt über eine robuste Bauqualität, die sich für den Einsatz in verschiedenen Umgebungen eignet. Das Gerät ist leicht und handlich, was es zu einer guten Wahl für den mobilen Einsatz macht.

Dualband-Konnektivität:
Ein herausragendes Merkmal des Quansheng UV-K5 ist seine Dualband-Fähigkeit. Es kann sowohl auf dem 2-Meter-Band (VHF) als auch auf dem 70-Zentimeter-Band (UHF) arbeiten. Diese Dualband-Konnektivität ermöglicht den Zugang zu einer breiten Palette von Frequenzen und Betriebsmöglichkeiten, darunter lokale Kommunikation, Repeaternutzung und mehr.

Leistung und Kanäle:
Das UV-K5 bietet eine wählbare Sendeleistung von mehreren Stufen, die je nach den Anforderungen der Kommunikationssituation eingestellt werden kann. Mit einer Vielzahl von Speicherkanälen können Nutzer häufig genutzte Frequenzen und Einstellungen speichern und schnell darauf zugreifen.

Digitale Kodierung und Verschlüsselung:
Das Funkgerät verfügt über eine digitale Kodierungsfunktion, die die Privatsphäre der Kommunikation gewährleistet, indem sie die Übertragung für nicht autorisierte Empfänger unlesbar macht. Dies ist besonders in Situationen wichtig, in denen vertrauliche Informationen übertragen werden.

LCD-Display und Benutzeroberfläche:
Das UV-K5 ist mit einem gut lesbaren LCD-Display ausgestattet, das wichtige Informationen wie Frequenz, Kanalnummer, Sendeleistung und andere Einstellungen anzeigt. Die Benutzeroberfläche ist intuitiv gestaltet und erleichtert die Bedienung, Programmierung und Anpassung des Funkgeräts.

Zusätzliche Funktionen:
Zusätzlich zu den grundlegenden Funkfunktionen bietet das UV-K5 auch Scan-Funktionen, CTCSS/DCS-Unterstützung für selektiven Zugriff auf Repeater, eine Notruffunktion und VOX (Stimmenaktivierung). Diese Funktionen erweitern die Einsatzmöglichkeiten des Geräts.

Fazit:
Das Quansheng UV-K5 ist ein vielseitiges Dualband-Funkgerät, das sowohl für Funkamateure als auch für professionelle Anwendungen geeignet ist. Mit seinen leistungsstarken Funktionen, der soliden Bauweise und der Benutzerfreundlichkeit bietet es eine zuverlässige Kommunikationslösung für verschiedene Szenarien. Ob auf dem Feld, in Notfällen, bei Outdoor-Aktivitäten oder im Amateurfunk, das UV-K5 hat sich als eine verlässliche Wahl erwiesen.

Bedienungsanleitung:

Spezifikationen

• LCD Bildschirm
• VOX-Funktion
• DTMF: 1750 Ton
• Crossband-Repeater-Funktion
  -Notfallfunktion (SOS).
• Taschenlampe
• Auswahl zwischen hoher und niedriger Leistung
• Akkukapazität: Li-Ion 1600 mAh (7,2 V)
• Zubehöranschluss: 2-poliger Kenwood-Stecker (K)
• USB-C-Lade-/Datenanschluss
• Scrambler mit 10 Gruppen
• AM/FM-Empfang vom Airline-Band
• NOOA-Wetterempfang
  -Passwortsicherheit
  -CTCSS/DCS
• Scanfunktion
• Frequenzschritt: 12,5 kHz / 25 kHz /
• Kanäle: 200 Speicherkanäle / 10 gespeicherte FM-Radiokanalanzahl / 10 NOAA-Kanäle
• Große und schmale Bandbreitenauswahl
• Empfängerfrequenzen (RX):
  Empfindlichkeit 50–76 MHz. Empfindlichkeit: -121 dBm für 12 dB SINAD (FM)
  Empfindlichkeit 76–108 MHz. Empfindlichkeit: -110 dBm für 20 dB SINAD (WFM)
  Empfindlichkeit 108–135,9975 MHz. Empfindlichkeit: -113 dBm für 10 dB SINAD (AM)
  Empfindlichkeit 108–135,9975 MHz. Empfindlichkeit: -121 dBm für 12 dB SINAD (FM)
  Empfindlichkeit 136-173,9975 MHz. Empfindlichkeit: -123 dBm für 12 dB SINAD (FM)
  Empfindlichkeit 174-349,9975 MHz. Empfindlichkeit: -123 dBm für 12 dB SINAD (FM)
  Empfindlichkeit 350-399,9975 MHz. Empfindlichkeit: -123 dBm für 12 dB SINAD (FM)
  Empfindlichkeit 400–469,9975 MHz. Empfindlichkeit: -123 dBm für 12 dB SINAD (FM)
  Empfindlichkeit 470-599,9975 MHz. Empfindlichkeit: -121 dBm für 12 dB SINAD (FM)
• Senderfrequenzen (TX):
  UKW: 144-146 MHz
  UHF: 430-440 MHz
• Ausgangsleistung (Watt): VHF: 5 Watt / UHF: 4 Watt
• Modulationsgrenze: F3E (12,5 kHz) F3E (25 kHz)
• Nachbarkanalleistung: 12,5 kHz: 60 dB / 25 kHz: 70 dB
• Audioverzerrung: ≤5 %
• Max. Frequenzabweichung: 12,5 kHz: ≤2,5 kHz / 25 kHz: ≤5 kHz
  -Länge: 60mm
  -Höhe: 115mm
  -Breite: 37,5 mm
• Gewicht: 234 Gramm
  -Antennenanschluss: SMA-Stecker

Hier sind ein paar tolle Videos von Funkwelle.com

Unboxing & Lieferumfang

Quansheng UV-K5 📱 Unboxing & Lieferumfang

Es wird aus Datenschutzgründen nur das Vorschaubild des Videos angezeigt. Erst nach einem KLICK auf das Video wird eine Verbindung zu Youtube hergestellt.

Bedienung und Funktionen

Quansheng UV-K5 📱 Bedienung und Funktionen

Es wird aus Datenschutzgründen nur das Vorschaubild des Videos angezeigt. Erst nach einem KLICK auf das Video wird eine Verbindung zu Youtube hergestellt.

Modding & eigene Firmware

Quansheng UV-K5 📱 Modding & eigene Firmware

Es wird aus Datenschutzgründen nur das Vorschaubild des Videos angezeigt. Erst nach einem KLICK auf das Video wird eine Verbindung zu Youtube hergestellt.

Programmierung

Quansheng UV-K5 📱 Programmierung

Es wird aus Datenschutzgründen nur das Vorschaubild des Videos angezeigt. Erst nach einem KLICK auf das Video wird eine Verbindung zu Youtube hergestellt.

AirCopy, MARS Mod. & andere Tipps

Quansheng UV-K5 📱 AirCopy, MARS Mod. & andere Tipps

Es wird aus Datenschutzgründen nur das Vorschaubild des Videos angezeigt. Erst nach einem KLICK auf das Video wird eine Verbindung zu Youtube hergestellt.

Firmware Update

Quansheng UV-K5 📱 Firmware Update

Es wird aus Datenschutzgründen nur das Vorschaubild des Videos angezeigt. Erst nach einem KLICK auf das Video wird eine Verbindung zu Youtube hergestellt.

MOD: AM, SSB, CW & FT8

Quansheng UV-K5 📱 SSB, CW & FT8 😮 Empfang & Senden

Es wird aus Datenschutzgründen nur das Vorschaubild des Videos angezeigt. Erst nach einem KLICK auf das Video wird eine Verbindung zu Youtube hergestellt.

Neues Mod direkt über den Browser

Quansheng UV-K5 📱 USB Breitband Empfänger & UVMOD

Es wird aus Datenschutzgründen nur das Vorschaubild des Videos angezeigt. Erst nach einem KLICK auf das Video wird eine Verbindung zu Youtube hergestellt.

Quansheng über Desktop steuern

Quansheng Dock - Remote Control Your Quansheng UV K5 K6 Series Radio

Es wird aus Datenschutzgründen nur das Vorschaubild des Videos angezeigt. Erst nach einem KLICK auf das Video wird eine Verbindung zu Youtube hergestellt.

Software: https://github.com/nicsure/QuanshengDock/tree/master

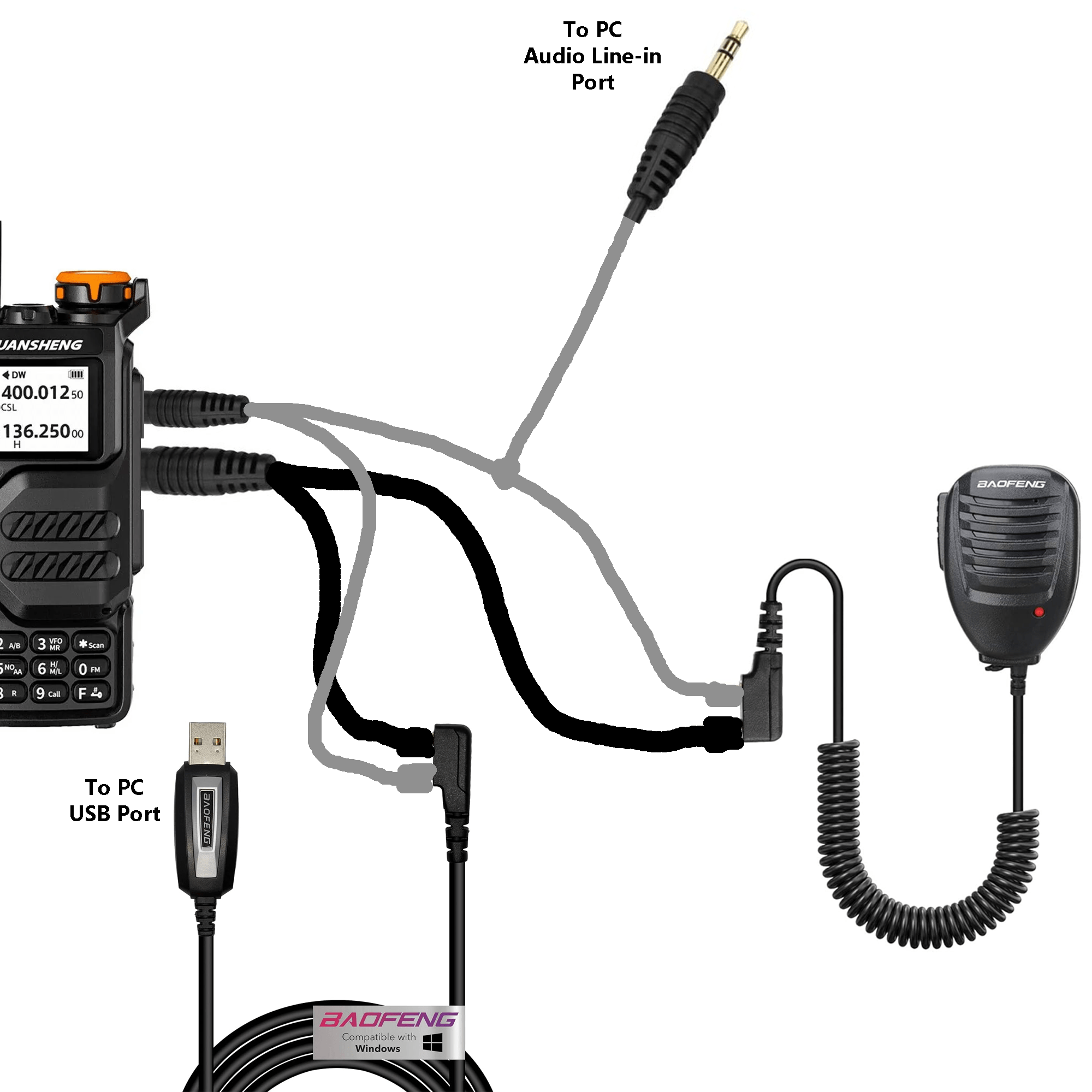

Schaltpläne zum Anschluss an den PC https://github.com/nicsure/QuanshengDock/blob/master/WiringSchematic.png

Umbau zum Kurzwellen Receiver

HF FULL BAND Mod. - Quansheng UV-K5 (Si4732 new chip module)

Es wird aus Datenschutzgründen nur das Vorschaubild des Videos angezeigt. Erst nach einem KLICK auf das Video wird eine Verbindung zu Youtube hergestellt.

Eine Anleitung, wie man das Full Band Modification Modul in den Quansheng UV-K5 Transceiver einbaut. Nach dieser Mod. kann man AM/SSB-Signale von Langwelle bis zu 30MHz (einschließlich CB) empfangen. Der Chip ist Si4732A10-2052A020HI

Baugleiche Geräte

(mit kleinen Abweichungen – siehe Video)

Quansheng Vergleich 📱 UV-K5 vs UV-K6 vs UV-5R Plus

Es wird aus Datenschutzgründen nur das Vorschaubild des Videos angezeigt. Erst nach einem KLICK auf das Video wird eine Verbindung zu Youtube hergestellt.

Folgende Geräte sollten baugleich sein (unter Vorbehalt):

• Radtel RT-590
• JUCJET UV-K5
• Quansheng UV-K5
• Quansheng UV-5R Plus
• Quansheng UV-K5 Camo
• Quansheng UV-K5(8)/K6
• Quansheng UV-K6
• PUEKEO
• Retevis RA79

Links

Quansheng Homepage: http://en.qsfj.com/

UV-K5 Downloads: http://en.qsfj.com/support/downloads/3002

Quansheng Firmware: http://qsfj.com/support/downloads/3002

Mod’s

• UV-K5-Modded-Firmwares: https://github.com/Tunas1337/UV-K5-Modded-Firmwares/tree/main
• Tunas1337 Mod: Link
• Piotr022 Mods: Link
• Mod Kitchen: Link
• UV Mod Github: https://github.com/whosmatt/uvmod
• UV Mod Englisch: https://whosmatt.github.io/uvmod/
• UV Mod Portugiesisch: https://meshtastic.pt/QuanSheng/
• UV Mod Russisch: https://uvmod.valek.net.ru/
• SPM81 Github: https://github.com/spm81/Quansheng_UV-K5

Firmware Flascher https://egzumer.github.io/uvtools/
