Antennenstecker dienen zur Verbindung von Antennenkabeln mit Antennen und Funkgeräten. Sie spielen eine wichtige Rolle im Amateurfunk, da sie die Übertragung von Hochfrequenzsignalen (HF) ermöglichen.

Arten von Antennensteckern:

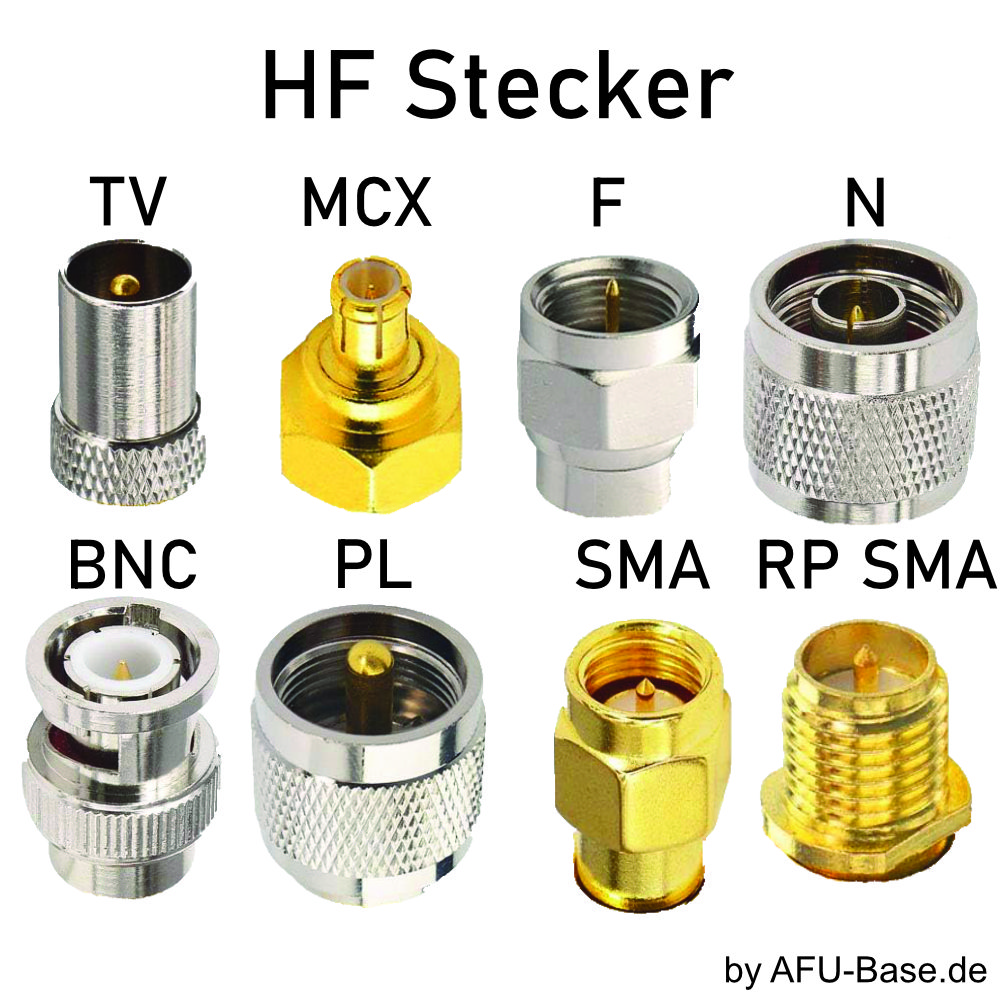

Es gibt verschiedene Arten von Antennensteckern, die sich in ihrer Größe, Form und Kontaktierung unterscheiden. Die am häufigsten verwendeten Antennenstecker im Amateurfunk sind:

• PL-Stecker: PL-Stecker sind große, robuste Stecker, die häufig für Antennen mit hoher Leistung verwendet werden.
• SO-239-Stecker: SO-239-Stecker sind mittelgroße Stecker, die für eine Vielzahl von Antennen und Funkgeräten verwendet werden.
• BNC-Stecker: BNC-Stecker sind kleine, kompakte Stecker, die häufig für UHF- und VHF-Antennen verwendet werden.
• SMA-Stecker: SMA-Stecker sind miniaturisierte Stecker, die für Anwendungen mit hohen Anforderungen an die Signalqualität verwendet werden.

Unterschied SMA – RP-SMA

SMA (Sub-Miniature version A) und RP-SMA (Reverse Polarity SMA) sind zwei Arten von HF-Steckverbindern (Hochfrequenz), die häufig in der Drahtloskommunikation verwendet werden. Der Hauptunterschied liegt in der Anordnung des Mittelstifts und der Buchse.

1. SMA-Stecker:
   • Der männliche SMA-Stecker hat einen festen Mittelstift.
   • Die weibliche SMA-Buchse hat ein Loch in der Mitte.
   • Wird häufig in professionellen HF-Anwendungen verwendet.
2. RP-SMA-Stecker:
   • Der männliche RP-SMA-Stecker hat ein Loch in der Mitte (kein Stift).
   • Die weibliche RP-SMA-Buchse hat einen festen Mittelstift.
   • Wird oft in Consumer-WLAN-Geräten verwendet.

Hauptunterschiede:

1. Pinausrichtung: Bei SMA ist der Stift am männlichen Stecker, bei RP-SMA am weiblichen.
2. Kompatibilität: SMA und RP-SMA sind nicht direkt miteinander kompatibel.
3. Verwendungszweck: SMA wird häufiger in professionellen Anwendungen eingesetzt, RP-SMA eher im Verbraucherbereich.

Äußerlich sehen beide Steckertypen sehr ähnlich aus. Der Unterschied liegt hauptsächlich in der Anordnung des Mittelstifts und der Buchse.

Auswahl des richtigen Antennensteckers:

Die Auswahl des richtigen Antennensteckers hängt von verschiedenen Faktoren ab, wie z. B.:

• Antennenkabel: Der Antennenstecker muss mit dem Antennenkabel kompatibel sein.
• Antenne: Die Antenne muss über einen passenden Anschluss für den Antennenstecker verfügen.
• Funkgerät: Das Funkgerät muss über einen passenden Anschluss für den Antennenstecker verfügen.

Montage von Antennensteckern:

Die Montage von Antennensteckern sollte sorgfältig durchgeführt werden, um eine optimale Leistung und Langlebigkeit zu gewährleisten. Folgende Punkte sollten beachtet werden:

• Werkzeug: Für die Montage von Antennensteckern wird spezielles Werkzeug benötigt, z. B. eine Crimpzange und ein Abisolierwerkzeug.
• Anleitung: Die Montage sollte gemäß der Anleitung des Herstellers des Antennensteckers erfolgen.
• Crimpverbindung: Die Crimpverbindung muss fest und korrekt hergestellt sein.
• Lötverbindung: Bei Lötverbindungen muss das Lötzinn gleichmäßig verteilt sein und es dürfen keine kalten Lötstellen vorhanden sein.

Wartung von Antennensteckern:

Antennenstecker sollten regelmäßig auf Beschädigungen überprüft werden. Defekte Antennenstecker sollten sofort ausgetauscht werden.

Zusammenfassung:

Antennenstecker sind ein wichtiges Element im Amateurfunksystem. Die Auswahl des richtigen Steckers und die korrekte Montage sind wichtig, um eine optimale Leistung und Langlebigkeit zu gewährleisten.

Zusätzliche Informationen:

• HF-Sicherheit: Bei der Montage von Antennensteckern sollte immer auf die HF-Sicherheit geachtet werden.
• Erdung: Antennensysteme sollten geerdet sein, um Blitzeinschläge zu vermeiden.
• Vorschriften: Die Montage von Antennensteckern sollte in Übereinstimmung mit den örtlichen Vorschriften erfolgen.

Haftungsausschluss:

Die Informationen in diesem Bericht dienen nur als Referenz. Es wird empfohlen, sich vor der Montage von Antennensteckern mit einem erfahrenen Funkamateur zu beraten.
