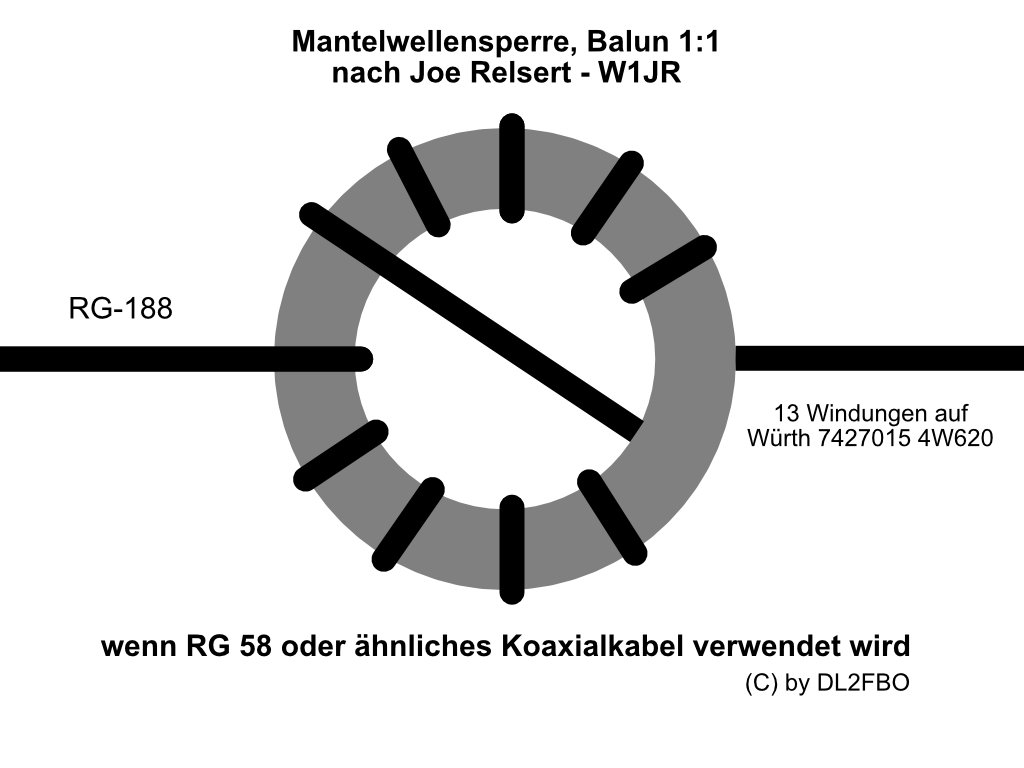

Mantelwellensperre

Bild-Quelle: https://www.flickr.com/photos/m0rjc/

Info

Eine Mantelwellensperre, auch als Common Mode Choke oder Ferritkernsperre bekannt, ist eine elektronische Komponente im Bereich der Elektrotechnik und Elektronik. Sie wird eingesetzt, um unerwünschte Mantelwellen in elektrischen Leitungen zu unterdrücken und elektromagnetische Störungen zu reduzieren.

Hier sind die Hauptmerkmale und Funktionen einer Mantelwellensperre:

  1. Funktion:
    Eine Mantelwellensperre wird verwendet, um Mantelwellen zu unterdrücken, die entstehen, wenn gleichphasige Signale auf einem Leiterpaar ungleiche Impedanzen gegenüber dem Bezugspotential, dem „Mantel“, haben. Diese Mantelwellen können zu Störungen und Leistungsverlusten führen.
  2. Aufbau:
    Eine typische Mantelwellensperre besteht aus einem Ferritkern (oft in Form eines Zylinders oder Rings), um den die betroffene Leitung (z.B. Kabel) gewickelt wird. Der Ferritkern besteht aus einem Material mit hoher Permeabilität, das die Auswirkungen der Mantelwellen minimiert.
  3. Funktionsweise:
    Indem die Leitung durch den Ferritkern geführt wird, wird der gemeinsame Modus (Mantelwellen) des Signals beeinflusst. Der Ferritkern absorbiert einen Teil dieser Mantelwellenenergie, was zu einer Verringerung der unerwünschten Störungen führt.
  4. Anwendungen:
    Mantelwellensperren finden breite Anwendung in verschiedenen Bereichen, einschließlich der Elektronik, Telekommunikation, Stromversorgung und insbesondere im Amateurfunk. Sie werden eingesetzt, um Störungen zu minimieren und eine saubere Signalübertragung zu gewährleisten.
  5. Wirkung:
    Durch die Verwendung einer Mantelwellensperre kann die Signalqualität verbessert und die elektromagnetische Verträglichkeit erhöht werden, da unerwünschte Mantelwellen herausgefiltert und abgeschwächt werden.

Insgesamt ist eine Mantelwellensperre ein entscheidendes Werkzeug, um die Störfestigkeit von elektronischen Schaltungen zu erhöhen und die Funktionalität von Geräten zu verbessern, insbesondere in Umgebungen mit hohen Störfaktoren.

Mantelwellensperre berechnen

Die Berechnung einer Mantelwellensperre hängt von den spezifischen Anforderungen und Parametern ab. Hier sind jedoch die grundlegenden Schritte zur Berechnung einer einfachen Mantelwellensperre:

  1. Bestimmen Sie die benötigte Impedanz: Die Impedanz der Mantelwellensperre hängt von der Anwendung und der gewünschten Unterdrückung der Mantelwellen ab. In den meisten Fällen wird eine Impedanz von 50 bis 100 Ohm verwendet, da dies den gängigen Impedanzen von Koaxialkabeln entspricht.
  2. Auswahl des Ferritkerns: Für eine Mantelwellensperre benötigen Sie einen Ferritkern. Die Wahl des richtigen Ferritkerns hängt von der Frequenzbereich, der Leistung und anderen Anforderungen ab. Ferritkerne haben unterschiedliche Materialeigenschaften, die die Impedanz und die Dämpfungseigenschaften beeinflussen können.
  3. Bestimmen der Anzahl der Wicklungen: Die Anzahl der Wicklungen um den Ferritkern hängt von der gewünschten Impedanz und der Materialpermeabilität des Ferrits ab. In den meisten Fällen werden mehrere Wicklungen benötigt, um die gewünschte Impedanz zu erreichen.
  4. Berechnung der Wicklungslänge und des Durchmessers: Die Wicklungslänge und der Durchmesser der Wicklung hängen ebenfalls von der gewünschten Impedanz und der Größe des Ferritkerns ab. Sie können verschiedene Formeln und Tabellen verwenden, um die geeigneten Abmessungen zu berechnen.
  5. Berücksichtigung von Verlusten und Dämpfung: Es ist wichtig zu beachten, dass eine Mantelwellensperre nicht perfekt ist und immer noch Verluste und Dämpfung aufweist. Diese Verluste sollten bei der Dimensionierung und Konstruktion der Mantelwellensperre berücksichtigt werden.

Es ist ratsam, auf bewährte Konstruktionsmethoden zurückzugreifen oder auf vorhandene Mantelwellensperren zurückzugreifen, die für ähnliche Anwendungen verwendet werden, um eine effektive und zuverlässige Mantelwellensperre zu erhalten. Bei kritischen Anwendungen oder hohen Leistungen kann es auch sinnvoll sein, Simulationssoftware zu verwenden oder einen erfahrenen Fachmann zu konsultieren, um die bestmögliche Mantelwellensperre für Ihre spezifischen Anforderungen zu entwickeln.

Mantelwellensperre Rechner

Bitte geben Sie die Werte für die Berechnung ein:

Formeln

Es gibt verschiedene Formeln und Berechnungsmethoden, die bei der Dimensionierung und Berechnung einer Mantelwellensperre verwendet werden können. Hier sind einige grundlegende Formeln, die häufig verwendet werden:

  1. Impedanz der Mantelwellensperre:
    Die Impedanz (Z) der Mantelwellensperre hängt von der Anzahl der Wicklungen (N), der Durchmesser (D) der Wicklung, der Permeabilität (µ) des Ferritkerns und der Länge (L) der Wicklung ab. Die Impedanz kann mit folgender Formel berechnet werden: Z = 2 * π * f * N * √(µ * µ₀) * (L / D) Dabei ist:
    Z = Impedanz der Mantelwellensperre (in Ohm)
    f = Frequenz des Signals (in Hertz)
    N = Anzahl der Wicklungen
    µ = Permeabilität des Ferritkerns
    µ₀ = Permeabilität des Vakuums (konstanter Wert)
    L = Länge der Wicklung (in Metern)
    D = Durchmesser der Wicklung (in Metern)
  2. Dämpfungsfaktor der Mantelwellensperre:
    Der Dämpfungsfaktor gibt an, wie effektiv die Mantelwellensperre unerwünschte Mantelwellen unterdrückt. Der Dämpfungsfaktor (in dB) kann mit folgender Formel berechnet werden: Dämpfungsfaktor (dB) = 20 * log₁₀ (Zein / Zaus) Dabei ist:
    Zein = Eingangsimpedanz (Impedanz des Kabels ohne Mantelwellensperre)
    Zaus = Ausgangsimpedanz (Impedanz des Kabels mit Mantelwellensperre)

Es ist wichtig zu beachten, dass die tatsächliche Leistung einer Mantelwellensperre von verschiedenen Faktoren abhängt, einschließlich der Materialeigenschaften des Ferritkerns, der Wicklungskonstruktion und anderer Umgebungseinflüsse. Daher können Simulationen und Experimente notwendig sein, um die optimale Mantelwellensperre für eine bestimmte Anwendung zu entwickeln.

Info Video von DL8MH

Mantelwellensperre: Wie Wo Warum

Es wird aus Datenschutzgründen nur das Vorschaubild des Videos angezeigt. Erst nach einem KLICK auf das Video wird eine Verbindung zu Youtube hergestellt.

Mantelwellensperre selber bauen von DL8MH

Amateurfunk: Mantelwellensperre Eigenbau.

Es wird aus Datenschutzgründen nur das Vorschaubild des Videos angezeigt. Erst nach einem KLICK auf das Video wird eine Verbindung zu Youtube hergestellt.

Links

Mantelwellen in der Praxis von DF1BT

Bericht_Mantelwellensperren.pdf

FAQ

Beeinflussen Mantelwellen mein Sendesignal ?

Ja, Mantelwellen können das Sendesignal beeinflussen und zu unerwünschten Effekten führen. Mantelwellen entstehen, wenn eine unsymmetrische (koaxiale) Antennenleitung oder ein Kabel (z. B. ein Koaxialkabel) in einem asymmetrischen Umfeld eingesetzt wird. Dabei kann ein Teil des Signalstroms auf der äußeren Leiteroberfläche fließen, anstatt durch den eigentlichen Leiter im Inneren des Kabels.

Die Auswirkungen von Mantelwellen können wie folgt sein:

  1. Strahlungsverluste: Mantelwellen können zu unerwünschter Abstrahlung der Signale führen. Die Antennenleitung, die als Antenne wirkt, kann das Signal strahlen, was zu Signalverlusten und Störungen führen kann.
  2. Störungen und Interferenzen: Mantelwellen können andere elektronische Geräte oder Systeme stören und zu Interferenzen führen. Dies kann insbesondere in sensiblen Umgebungen wie medizinischen Geräten, Kommunikationssystemen oder drahtlosen Netzwerken problematisch sein.
  3. EMV-Probleme: Elektromagnetische Verträglichkeit (EMV) kann beeinträchtigt werden, da Mantelwellen zusätzliche elektromagnetische Felder erzeugen können.
  4. Signalreflexionen: Mantelwellen können an den Enden der Leitung reflektiert werden und so das eigentliche Sendesignal beeinflussen, insbesondere bei hohen Frequenzen.

Um die Auswirkungen von Mantelwellen zu reduzieren, werden Mantelwellensperren (Common Mode Chokes) verwendet. Diese helfen dabei, die Mantelwellen zu unterdrücken, indem sie die unerwünschten Ströme in der äußeren Leiterschicht aufnehmen und durch magnetische Gegenkopplung neutralisieren. Durch die Verwendung von Mantelwellensperren können die Störungen und Auswirkungen von Mantelwellen auf das Sendesignal minimiert werden, wodurch die Signalqualität verbessert wird und Störungen in anderen Systemen reduziert werden.

Welche Nachteile haben Mantelwellen?

Mantelwellen können verschiedene Nachteile und unerwünschte Effekte in einem elektromagnetischen System verursachen. Hier sind einige der Hauptnachteile von Mantelwellen:

  1. Strahlungsverluste: Mantelwellen können zu unerwünschter Abstrahlung von Signalen führen. Wenn eine unsymmetrische Antennenleitung, wie ein Koaxialkabel, in der Nähe von anderen leitenden Objekten oder Strukturen verläuft, können diese Mantelwellen als unerwünschte Antennen wirken und das Sendesignal abstrahlen. Dadurch gehen Signalenergie und Leistung verloren, was die Reichweite und Effizienz der Übertragung reduzieren kann.
  2. Störungen und Interferenzen: Mantelwellen können andere elektronische Geräte oder Systeme stören und zu Interferenzen führen. Wenn die Mantelwellen als ungewollte Antennen in der Nähe empfindlicher Empfangssysteme oder elektronischer Geräte wirken, können sie elektromagnetische Störungen verursachen, die die Signalqualität beeinträchtigen und die Funktionalität anderer Geräte beeinflussen können.
  3. EMV-Probleme: Mantelwellen können die elektromagnetische Verträglichkeit (EMV) eines Systems beeinträchtigen. Mantelwellen können zusätzliche elektromagnetische Felder erzeugen und zu Störungen führen, die die Funktion und Leistung anderer Komponenten oder Systeme beeinträchtigen können. Dies kann insbesondere in sensiblen Umgebungen wie medizinischen Geräten oder Kommunikationssystemen problematisch sein.
  4. Signalreflexionen: Mantelwellen können an den Enden der Leitung reflektiert werden, was zu unerwünschten Reflexionen führt. Diese Reflexionen können das eigentliche Sendesignal beeinflussen, insbesondere bei hohen Frequenzen, und zu Signalverzerrungen und Beeinträchtigungen führen.
  5. Signalverluste: Mantelwellen können dazu führen, dass ein Teil des Signalstroms auf der äußeren Leiteroberfläche fließt, anstatt durch den eigentlichen Leiter im Inneren des Kabels. Dadurch gehen Signalenergie und Leistung verloren, was die Signalqualität und Reichweite reduzieren kann.

Um die Nachteile von Mantelwellen zu minimieren, werden Mantelwellensperren (Common Mode Chokes) verwendet. Diese helfen dabei, die Mantelwellen zu unterdrücken und ihre negativen Auswirkungen zu reduzieren. Mantelwellensperren können dazu beitragen, Strahlungsverluste, Störungen, EMV-Probleme und Reflexionen zu reduzieren, und somit die Signalqualität und die elektromagnetische Verträglichkeit eines Systems verbessern.

Welche Vorteile haben Mantelwellensperren ?

Mantelwellensperren, auch bekannt als Common Mode Chokes oder Baluns (symmetrisch-unsymmetrisch-Übertrager), bieten verschiedene Vorteile und sind eine nützliche Komponente in der Hochfrequenz- und Elektrotechnik. Hier sind einige der wichtigsten Vorteile von Mantelwellensperren:

  1. Unterdrückung von Mantelwellen: Der Hauptvorteil einer Mantelwellensperre besteht darin, unerwünschte Mantelwellen zu unterdrücken. Mantelwellen entstehen, wenn eine unsymmetrische Antennenleitung (z. B. ein Koaxialkabel) in einem asymmetrischen Umfeld eingesetzt wird. Mantelwellensperren absorbieren die unerwünschten Ströme in der äußeren Leiterschicht und neutralisieren sie durch magnetische Gegenkopplung. Dadurch werden Mantelwellen reduziert oder eliminiert, was zu einer verbesserten Signalqualität und Leistung führt.
  2. Verbesserung der Signalqualität: Mantelwellensperren können dazu beitragen, Signalverzerrungen und Reflexionen zu minimieren, die durch Mantelwellen verursacht werden. Durch die Reduzierung von Störungen und Interferenzen wird die Signalqualität verbessert, was zu einer klaren und störungsfreien Kommunikation führt.
  3. Störungsbeseitigung: Mantelwellensperren helfen, elektromagnetische Störungen zu reduzieren oder zu beseitigen. Sie verhindern, dass Mantelwellen als ungewollte Antennen wirken und andere elektronische Geräte oder Systeme beeinflussen. Dies ist besonders wichtig in Umgebungen, in denen EMV-Probleme vermieden werden müssen, wie z. B. in der Medizintechnik oder in hochsensiblen Kommunikationssystemen.
  4. Verbesserung der EMV: Mantelwellensperren tragen dazu bei, die elektromagnetische Verträglichkeit (EMV) eines Systems zu verbessern, indem sie unerwünschte elektromagnetische Felder reduzieren. Dies trägt dazu bei, dass das System im Einklang mit den EMV-Standards und -Vorschriften arbeitet und weniger anfällig für Störungen von externen Quellen ist.
  5. Reduzierte Strahlungsverluste: Mantelwellensperren können die unerwünschte Abstrahlung von Signalen reduzieren, die durch Mantelwellen verursacht wird. Dies trägt dazu bei, dass das Sendesignal effizienter genutzt wird und die Reichweite der Übertragung verbessert wird.
  6. Schutz vor Mantelströmen: Mantelwellensperren schützen auch vor Mantelströmen, die bei Erdungsproblemen oder unsachgemäßer Verkabelung auftreten können. Dies kann dazu beitragen, Schäden an elektronischen Geräten und Ausrüstungen zu verhindern und die Sicherheit zu erhöhen.

Insgesamt bieten Mantelwellensperren eine effektive Möglichkeit, Mantelwellen und damit verbundene Probleme zu kontrollieren und die Leistung und Zuverlässigkeit von elektronischen Systemen zu verbessern. Sie sind in vielen Anwendungen weit verbreitet, einschließlich im Amateurfunk, in Kommunikationssystemen, in der Datenübertragungstechnik und in der elektronischen Messtechnik.

Wie wirkt eine Mantelwellensperre ?

Eine Mantelwellensperre (Common Mode Choke) wirkt, indem sie unerwünschte Mantelwellen unterdrückt und die Störungen, die durch diese Mantelwellen verursacht werden, minimiert. Mantelwellen entstehen, wenn eine unsymmetrische Antennenleitung oder ein Kabel (z. B. ein Koaxialkabel) in einem asymmetrischen Umfeld eingesetzt wird, wie es häufig in Hochfrequenz- und Elektrotechnik-Anwendungen vorkommt.

Die Wirkungsweise einer Mantelwellensperre beruht auf dem Prinzip der magnetischen Gegenkopplung. Die Mantelwellensperre besteht in der Regel aus einem Ferritkern und mehreren Windungen (Wicklungen) von Kupferdraht oder anderem leitfähigem Material um den Ferritkern herum. Wenn Mantelwellen auf die Mantelwellensperre treffen, fließen die unerwünschten Ströme in der äußeren Leiterschicht (Mantel) des Kabels durch die Wicklungen der Mantelwellensperre.

Durch die mehrfachen Wicklungen und die Verwendung des Ferritkerns entsteht ein magnetisches Gegenfeld, das den unerwünschten Stromfluss kompensiert und neutralisiert. Dies führt dazu, dass die Mantelwellen in der Mantelwellensperre absorbiert werden und die unerwünschten Ströme in der äußeren Leiterschicht minimiert werden.

Die Mantelwellensperre funktioniert nur für Störungen, die sich in einem symmetrischen Modus (Common Mode) ausbreiten, dh wenn die gleiche Störung auf beiden Leitungen des Kabels gleichzeitig vorhanden ist. Für den gewünschten Signalfluss (Differential Mode), bei dem die Signale in entgegengesetzter Richtung auf den beiden Leitungen fließen, hat die Mantelwellensperre keine Wirkung.

Die Wirkungsweise einer Mantelwellensperre kann durch verschiedene Faktoren beeinflusst werden, wie z. B. die Anzahl der Windungen, die Permeabilität des Ferritkerns, die Impedanz und die Frequenz der Störung. Die richtige Dimensionierung und Auswahl der Mantelwellensperre sind entscheidend, um eine effektive Unterdrückung von Mantelwellen und eine Verbesserung der Signalqualität zu erreichen. Mantelwellensperren werden in einer Vielzahl von Anwendungen eingesetzt, darunter im Amateurfunk, in Kommunikationssystemen, in Datenkabeln und in der Hochfrequenztechnik, um Störungen zu reduzieren und eine zuverlässige Signalübertragung zu gewährleisten.

Wo wird die Mantelwellensperre eingefügt ?

Die Mantelwellensperre wird an strategischen Stellen in einem elektromagnetischen System eingefügt, um die unerwünschten Mantelwellen zu unterdrücken und die Störungen zu minimieren. Die genaue Positionierung der Mantelwellensperre hängt von der spezifischen Anwendung und den Störungsquellen ab. Hier sind einige gängige Orte, an denen Mantelwellensperren eingesetzt werden:

  1. Antennenkabel: Eine häufige Anwendung von Mantelwellensperren ist in der Nähe der Antenne oder am Anfang des Antennenkabels. Durch das Einfügen der Mantelwellensperre in der Nähe der Antenne wird verhindert, dass unerwünschte Mantelwellen in das Kabel gelangen und die Übertragung beeinträchtigen.
  2. Antennenbuchse: Mantelwellensperren können auch direkt an die Antennenbuchse eines Empfangsgeräts (z. B. eines Radios oder Funkgeräts) angeschlossen werden. Dadurch werden Störungen, die durch Mantelwellen verursacht werden könnten, neutralisiert, bevor sie das Empfangssystem beeinflussen können.
  3. Datenkabel: In Datenübertragungssystemen, insbesondere bei Netzwerkkabeln (Ethernet-Kabeln), werden Mantelwellensperren häufig in der Nähe von Verbindungsstellen oder an den Anfangspunkten der Kabelverbindungen verwendet. Dies hilft, Störungen durch Mantelwellen zu minimieren und die Signalqualität in den Datenleitungen zu verbessern.
  4. Stromversorgung: Mantelwellensperren können auch in Stromversorgungskabeln verwendet werden, um Störungen von oder zu elektronischen Geräten zu reduzieren. Sie werden oft an Stellen eingefügt, wo die Störungen in das Stromnetz gelangen oder umgekehrt.
  5. Interne Elektronik: In manchen Fällen können Mantelwellensperren auch innerhalb von elektronischen Geräten oder Systemen eingesetzt werden, um Störungen zu minimieren, die innerhalb des Geräts auftreten könnten.

Die Positionierung und Anzahl der Mantelwellensperren hängen von den spezifischen EMV-Anforderungen und den Störungsquellen ab. Es ist wichtig, die Mantelwellensperre so nahe wie möglich an der Störungsquelle oder an den empfindlichen Komponenten einzusetzen, um eine effektive Unterdrückung der Mantelwellen und eine Verbesserung der EMV zu erreichen. Mantelwellensperren sind ein wichtiger Bestandteil von EMV-Maßnahmen, um die Störungsanfälligkeit von elektronischen Systemen zu reduzieren und eine zuverlässige Funktion zu gewährleisten.

Für welche Antennen bietet sich der Einsatz einer Mantelwellensperre besonders an ?

Der Einsatz einer Mantelwellensperre ist besonders für Antennen geeignet, die als unsymmetrische Antennenleitungen in einer asymmetrischen Umgebung betrieben werden. Hier sind einige Arten von Antennen, bei denen der Einsatz einer Mantelwellensperre sinnvoll sein kann:

  1. Koaxialkabel-Antennen: Koaxialkabel-Antennen, wie Dipolantennen oder Ground-Plane-Antennen, verwenden koaxiale Antennenleitungen. Diese Kabel sind asymmetrisch, da sie einen Innenleiter und einen äußeren leitenden Mantel haben. Der Einsatz einer Mantelwellensperre in der Nähe der Antenne kann dazu beitragen, unerwünschte Mantelwellen zu unterdrücken und die Störungen zu reduzieren, die durch diese Mantelwellen verursacht werden könnten.
  2. Langdrahtantennen: Langdrahtantennen werden oft mit einem koaxialen Speisekabel an ein Funkgerät angeschlossen. Da diese Antennen als unsymmetrische Leitungen betrachtet werden können, kann die Verwendung einer Mantelwellensperre helfen, Störungen zu minimieren und eine effiziente Signalübertragung zu gewährleisten.
  3. Rahmenantennen: Rahmenantennen sind ebenfalls unsymmetrische Antennen, die in einer asymmetrischen Umgebung betrieben werden. Der Einsatz einer Mantelwellensperre in der Nähe der Rahmenantenne kann dazu beitragen, unerwünschte Mantelwellen zu unterdrücken und die EMV zu verbessern.
  4. Mobilfunkantennen: Bei Mobilfunkantennen und anderen Funkantennen, die in der Nähe von Metallstrukturen oder anderen leitenden Materialien betrieben werden, kann der Einsatz einer Mantelwellensperre dazu beitragen, Störungen und Reflexionen zu reduzieren.
  5. Rundstrahlantennen: Rundstrahlantennen, die oft in WLAN-Routern und drahtlosen Kommunikationssystemen verwendet werden, können von einer Mantelwellensperre profitieren, um Mantelwellen zu unterdrücken und die Signalqualität zu verbessern.

Es ist wichtig zu beachten, dass der Einsatz einer Mantelwellensperre immer von den spezifischen EMV-Anforderungen und den Störungsquellen abhängt. In manchen Fällen können Mantelwellensperren optional sein, während sie in anderen Anwendungen entscheidend sind, um die Signalqualität zu gewährleisten und unerwünschte Störungen zu minimieren. Für eine effektive Anwendung der Mantelwellensperre sollte die Positionierung und Dimensionierung sorgfältig geprüft und an die spezifischen Gegebenheiten der Antenne und des EMV-Umfelds angepasst werden.

Was kann man bei der Anwendung von Mantelwellensperren falsch machen ?

Bei der Anwendung von Mantelwellensperren gibt es einige potenzielle Fehler, die vermieden werden sollten, um eine effektive Unterdrückung von Mantelwellen und eine verbesserte EMV zu gewährleisten. Hier sind einige häufige Fehler, die vermieden werden sollten:

  1. Falsche Positionierung: Eine falsche Positionierung der Mantelwellensperre kann ihre Wirkung beeinträchtigen. Die Mantelwellensperre sollte so nahe wie möglich an der Störungsquelle oder an den empfindlichen Komponenten platziert werden, um eine effektive Unterdrückung der Mantelwellen zu erreichen. Eine unzureichende oder zu weit entfernte Platzierung kann dazu führen, dass die Mantelwellensperre nicht wirksam ist und die Störungen nicht ausreichend reduziert werden.
  2. Falsche Dimensionierung: Die Dimensionierung der Mantelwellensperre ist entscheidend für ihre Leistung. Eine falsche Anzahl von Wicklungen, die falsche Permeabilität des Ferritkerns oder die falsche Impedanz können die Effizienz der Mantelwellensperre beeinträchtigen. Es ist wichtig, die Mantelwellensperre entsprechend den spezifischen Anforderungen und EMV-Erfordernissen der Anwendung zu dimensionieren.
  3. Verwendung ungeeigneter Materialien: Die Verwendung ungeeigneter Materialien für die Mantelwellensperre kann zu unerwünschten Effekten führen. Der Ferritkern und die Wicklungen sollten sorgfältig ausgewählt werden, um die gewünschte Impedanz und Dämpfungseigenschaften zu erreichen.
  4. Vernachlässigung von EMV-Maßnahmen: Eine Mantelwellensperre ist nur ein Teil der EMV-Maßnahmen, die ergriffen werden können, um Störungen zu reduzieren. Es ist wichtig, auch andere EMV-Techniken und -Komponenten zu berücksichtigen, um ein umfassendes EMV-Design zu erstellen.
  5. Fehlende Überprüfung und Tests: Eine korrekte Funktion der Mantelwellensperre sollte immer durch Tests und Messungen verifiziert werden. Die EMV-Eigenschaften und die Unterdrückung der Mantelwellen sollten in der realen Anwendung überprüft werden, um sicherzustellen, dass die Mantelwellensperre wie erwartet funktioniert.
  6. Fehlende Berücksichtigung der Umgebung: Die Umgebung, in der die Mantelwellensperre eingesetzt wird, kann ihre Leistung beeinflussen. Elektrische Felder, elektromagnetische Interferenzen und andere Umweltfaktoren sollten berücksichtigt werden, um sicherzustellen, dass die Mantelwellensperre optimal funktioniert.

Es ist wichtig, bei der Anwendung von Mantelwellensperren sorgfältig vorzugehen und gegebenenfalls auf Fachwissen oder Simulationstools zurückzugreifen, um die richtige Positionierung und Dimensionierung zu gewährleisten. Durch eine korrekte Anwendung und Auslegung kann eine Mantelwellensperre effektiv dazu beitragen, Störungen zu minimieren und eine zuverlässige Signalübertragung zu gewährleisten.

Welche Simulations-Tools gibt es?

Es gibt verschiedene Simulations-Tools für elektromagnetische Simulationen und EMV-Analysen, die in der Hochfrequenz- und Elektrotechnik eingesetzt werden. Hier sind einige der gängigen Simulations-Tools:

  1. CST Studio Suite: CST Studio Suite ist eine umfassende Simulationssoftware für elektromagnetische Feldsimulationen. Sie bietet leistungsstarke Tools für Hochfrequenzanalysen, Antennenentwurf, Mikrowellen- und RF-Simulationen sowie EMV-Analysen.
  2. ANSYS HFSS (High-Frequency Structural Simulator): ANSYS HFSS ist ein leistungsstarkes Simulations-Tool für Hochfrequenz- und elektromagnetische Simulationen. Es wird häufig für die Analyse von Antennen, Mikrowellenschaltungen und anderen hochfrequenten Komponenten verwendet.
  3. Keysight Advanced Design System (ADS): Advanced Design System von Keysight (früher Agilent) ist eine integrierte Plattform für die Simulation und Analyse von Hochfrequenz- und Mikrowellenschaltungen. Es wird oft für den Entwurf und die Analyse von Verstärkern, Filtern, Oszillatoren und anderen Hochfrequenzbauteilen verwendet.
  4. Simulink von MathWorks: Simulink ist eine Simulationsumgebung von MathWorks, die für vielfältige technische Systeme eingesetzt werden kann, einschließlich elektromagnetischer Systeme. Es ist weit verbreitet für Modellierung, Simulation und Implementierung von Steuerungssystemen und Signalverarbeitung in Verbindung mit Simulink-Modulen für elektromagnetische Simulationen.
  5. CST Microwave Studio: CST Microwave Studio ist ein spezialisierter Simulator für Hochfrequenzschaltungen und Mikrowellengeräte. Es wird häufig für die Simulation von Mikrostreifenleitungen, Antennen, Filtern und anderen HF-Bauteilen eingesetzt.
  6. Sonnet Suite: Sonnet ist ein Simulations-Tool, das sich auf Mikrostreifenleitungen, Filter, Antennen und andere Hochfrequenzstrukturen spezialisiert hat.
  7. WIPL-D Pro: WIPL-D Pro ist ein elektromagnetisches Simulations-Tool, das auf Methoden der Momentenmethode (MoM) basiert. Es wird für die Simulation von Antennen, Mikrostreifenleitungen und anderen Hochfrequenzstrukturen eingesetzt.

Es ist wichtig zu beachten, dass diese Simulations-Tools oft sehr leistungsstark sind, aber auch eine gewisse Einarbeitungszeit und Expertise erfordern, um sie effektiv nutzen zu können. Je nach Anforderungen und Komplexität der Simulationen können verschiedene Tools besser für bestimmte Anwendungen geeignet sein. Für spezifische Anwendungen und Aufgaben empfiehlt es sich, die Funktionen und Möglichkeiten der einzelnen Simulations-Tools zu vergleichen, um das am besten geeignete Tool auszuwählen.

Welche Ausführungen von Mantelwellensperren gibt es?

Mantelwellensperren (Common Mode Chokes) gibt es in verschiedenen Ausführungen und Bauformen, um den unterschiedlichen Anforderungen und Anwendungen gerecht zu werden. Hier sind einige gängige Ausführungen von Mantelwellensperren:

  1. Ferritkern-Mantelwellensperren: Diese Art von Mantelwellensperren besteht aus einem Ferritkern, um den mehrere Windungen von Kupferdraht oder anderem leitfähigem Material gewickelt sind. Der Ferritkern erhöht die Induktivität und ermöglicht eine bessere Unterdrückung der Mantelwellen. Ferritkern-Mantelwellensperren sind weit verbreitet und kommen in verschiedenen Formen vor, wie z. B. Ringkern-Mantelwellensperren oder Schalenkern-Mantelwellensperren.
  2. Drahtwicklung-Mantelwellensperren: Diese Mantelwellensperren bestehen aus mehreren parallelen Drähten, die auf einer Stange oder einem Kern montiert sind. Die Drähte werden so gewickelt, dass sie eine hohe Induktivität aufweisen und die Mantelwellen effektiv unterdrücken.
  3. Stab-Mantelwellensperren: Diese Ausführung ähnelt den Drahtwicklung-Mantelwellensperren, jedoch werden hier mehrere Drähte auf einer Stange oder einem festen Träger montiert, anstatt in einem Kern gewickelt zu sein.
  4. Split-Mantelwellensperren: Diese Mantelwellensperren bestehen aus zwei Hälften oder Schalen, die um das Kabel oder die Leitung geklemmt werden. Die beiden Hälften werden so angeordnet, dass sie eine hohe Induktivität aufweisen und die Mantelwellen unterdrücken.
  5. Filter-Mantelwellensperren: Diese Art von Mantelwellensperren kombiniert die Funktion einer Mantelwellensperre mit der eines Hochfrequenz-Filters. Sie können sowohl die Mantelwellen unterdrücken als auch unerwünschte Störfrequenzen oder Rauschen filtern.
  6. SMD-Mantelwellensperren: Surface Mount Device (SMD) Mantelwellensperren sind kleinere Ausführungen, die auf Leiterplatten montiert werden können. Sie werden häufig in kompakten elektronischen Geräten und mobilen Anwendungen eingesetzt.

Die Wahl der geeigneten Ausführung hängt von den spezifischen Anforderungen und den EMV-Erfordernissen der Anwendung ab. Mantelwellensperren sind in verschiedenen Größen, Induktivitäten und Frequenzbereichen erhältlich und können für eine Vielzahl von Anwendungen angepasst werden, darunter im Amateurfunk, in der Kommunikationstechnik, in Netzwerkkabeln, in Hochfrequenzschaltungen und vielen anderen elektromagnetischen Anwendungen.

Was ist ein W2DU Balun ?

Ein W2DU Balun ist ein spezieller Typ von Balun (symmetrisch-unsymmetrisch-Übertrager), der oft in Amateurfunkanwendungen eingesetzt wird. Der Name „W2DU“ stammt von dem Rufzeichen (Call Sign) eines Funkamateurfs namens Louis Varney, der den Balun entwickelt hat. Der W2DU Balun ist auch bekannt als „W2DU Current Balun“ oder „W2DU Choke Balun“.

Der W2DU Balun wird hauptsächlich verwendet, um unerwünschte Mantelströme (Common Mode Currents) auf Koaxialkabeln zu unterdrücken und zu reduzieren. Mantelströme können auftreten, wenn eine unsymmetrische Antennenleitung (wie ein Koaxialkabel) in einer asymmetrischen Umgebung eingesetzt wird, was zu unerwünschten Auswirkungen führen kann, wie zum Beispiel Strahlungsverluste und Störungen.

Der W2DU Balun besteht normalerweise aus einem Ferritkern und mehreren Wicklungen von Kupferdraht um den Kern herum. Die Anzahl der Wicklungen und die Induktivität des Baluns werden sorgfältig dimensioniert, um eine effektive Unterdrückung der Mantelströme zu erreichen. Wenn Mantelströme auf das Koaxialkabel treffen, fließen sie durch die Wicklungen des Baluns.

Durch die Verwendung eines Ferritkerns und mehrerer Wicklungen wird ein magnetisches Gegenfeld erzeugt, das die Mantelströme neutralisiert und ihre Auswirkungen minimiert. Der W2DU Balun sorgt dafür, dass die Mantelströme nicht in das Koaxialkabel eindringen und die Signalübertragung beeinflussen können.

Der W2DU Balun kann dazu beitragen, die Strahlungsverluste zu reduzieren und das Signal-Rausch-Verhältnis (Signal-to-Noise Ratio) zu verbessern, indem er die Mantelströme effektiv unterdrückt. Er wird oft in verschiedenen Antennentypen verwendet, darunter Langdrahtantennen, End-fed-Antennen und Windom-Antennen, um die Antennenleistung zu optimieren und unerwünschte Störungen zu minimieren.

Welche Vorteile hat der W2DU-Balun bzw. die W2DU Mantelwellensperre?

Der W2DU-Balun bzw. die W2DU Mantelwellensperre bietet mehrere Vorteile, die ihn zu einer beliebten Wahl in Amateurfunk- und HF-Anwendungen machen. Hier sind einige der wichtigsten Vorteile:

  1. Unterdrückung von Mantelströmen: Der W2DU-Balun wurde speziell entwickelt, um unerwünschte Mantelströme (Common Mode Currents) auf Koaxialkabeln zu unterdrücken. Mantelströme können zu unerwünschter Abstrahlung, Strahlungsverlusten und Störungen führen. Der W2DU-Balun neutralisiert diese Mantelströme durch magnetische Gegenkopplung, wodurch die Signalqualität verbessert und die Strahlungsverluste minimiert werden.
  2. Verbesserung der Antennenleistung: Durch die effektive Unterdrückung von Mantelströmen trägt der W2DU-Balun dazu bei, die Leistung der Antenne zu optimieren. Er reduziert die Auswirkungen von Strahlungsverlusten und sorgt für eine effizientere Signalübertragung. Dies kann die Reichweite und Empfangsqualität der Antenne verbessern.
  3. EMV-Verbesserung: Der W2DU-Balun trägt zur Verbesserung der elektromagnetischen Verträglichkeit (EMV) bei, indem er unerwünschte elektromagnetische Felder und Störungen reduziert. Dies ist besonders wichtig in Umgebungen, in denen eine störungsfreie Kommunikation gewährleistet sein muss.
  4. Einfache Installation: Der W2DU-Balun ist einfach zu installieren, da er normalerweise als kompakte Einheit geliefert wird, die direkt am Koaxialkabel angebracht wird. Dadurch ist er auch in mobilen Anwendungen und temporären Antenneninstallationen leicht einzusetzen.
  5. Breites Anwendungsspektrum: Der W2DU-Balun kann in verschiedenen Antennentypen eingesetzt werden, darunter Langdrahtantennen, End-fed-Antennen und Windom-Antennen. Er ist vielseitig einsetzbar und kann dazu beitragen, die Leistung und Zuverlässigkeit verschiedener Antennen zu verbessern.
  6. Kompakte Bauform: Der W2DU-Balun ist oft in einer kompakten Bauform ausgeführt, was ihn ideal für den Einsatz in beengten Platzverhältnissen macht. Dies ist besonders vorteilhaft in Anwendungen mit begrenztem Platzangebot.

Insgesamt bietet der W2DU-Balun eine effektive und praktische Lösung zur Unterdrückung von Mantelströmen und zur Verbesserung der Antennenleistung. Seine Fähigkeit, unerwünschte Störungen zu minimieren und die EMV zu verbessern, macht ihn zu einer beliebten Wahl für Amateurfunk-Enthusiasten und HF-Designer.

Hat der W2DU-Balun auch Nachteile ?

Ja, wie bei den meisten Komponenten gibt es auch beim W2DU-Balun einige potenzielle Nachteile, die berücksichtigt werden sollten:

  1. Frequenzabhängigkeit: Der W2DU-Balun ist für bestimmte Frequenzbereiche und Leistungsbereiche optimiert. Bei Frequenzen außerhalb des vorgesehenen Bereichs kann die Effizienz und Leistung des Baluns abnehmen. Es ist wichtig, den W2DU-Balun entsprechend den spezifischen Anforderungen und der Betriebsfrequenz zu dimensionieren.
  2. Verluste: Obwohl der W2DU-Balun dazu dient, Mantelströme zu unterdrücken und Strahlungsverluste zu minimieren, können auch im Balun selbst geringe Verluste auftreten. Diese Verluste können sich auf die Gesamteffizienz des Antennensystems auswirken.
  3. Wärmeentwicklung: Bei hohen Leistungsanwendungen kann der W2DU-Balun Wärme erzeugen, insbesondere wenn er nicht ausreichend dimensioniert oder belastet wird. Eine angemessene Kühlung sollte in Betracht gezogen werden, um eine Überhitzung des Baluns zu vermeiden.
  4. Komplexität: Während der W2DU-Balun in der Regel einfach zu installieren ist, erfordert seine Dimensionierung und Anwendung dennoch ein gewisses Verständnis der EMV und HF-Technik. Die korrekte Wahl des Baluns und die optimale Platzierung können von den individuellen Anforderungen und der spezifischen Antennenkonfiguration abhängen.
  5. Kosten: Spezielle Balun-Designs, einschließlich des W2DU-Baluns, können mitunter etwas teurer sein als einfachere Balun-Varianten. Die Kosten können je nach Hersteller und Qualität des Baluns variieren.

Es ist wichtig zu beachten, dass viele der potenziellen Nachteile des W2DU-Baluns nicht unbedingt spezifisch für diesen Typ von Balun sind, sondern eher allgemeine Überlegungen für Balun-Anwendungen gelten. Durch eine sorgfältige Auswahl, Dimensionierung und Installation kann der W2DU-Balun jedoch effektiv eingesetzt werden, um die Mantelströme zu unterdrücken und die Leistung einer Antennenanlage zu verbessern. Es ist ratsam, sich bei der Wahl und Verwendung eines Baluns auf das Know-how erfahrener Funkamateure oder HF-Ingenieure zu stützen, um optimale Ergebnisse zu erzielen.

Welchen Einfluß hat die Ferritmischung auf den W2DU Balun ?

Die Ferritmischung spielt eine entscheidende Rolle bei der Leistung und Effizienz eines W2DU Baluns oder einer beliebigen Mantelwellensperre. Die Wahl der Ferritmischung bestimmt die magnetischen Eigenschaften des Ferritkerns, die wiederum die Induktivität und die Dämpfungseigenschaften des Baluns beeinflussen. Hier sind einige wichtige Einflüsse der Ferritmischung auf den W2DU Balun:

  1. Permeabilität: Die Permeabilität ist ein Maß für die magnetische Leitfähigkeit eines Materials. Eine höhere Permeabilität bedeutet, dass der Ferritkern mehr magnetische Flusslinien aufnehmen kann. Eine geeignete Permeabilität ermöglicht eine hohe Induktivität des Baluns, was für eine effektive Unterdrückung der Mantelströme entscheidend ist.
  2. Verlustfaktor: Der Verlustfaktor gibt an, wie viel Energie in Form von Wärme verloren geht, wenn ein magnetisches Material wechselnden magnetischen Feldern ausgesetzt ist. Ein niedriger Verlustfaktor ist wichtig, um die Effizienz des Baluns zu maximieren und unerwünschte Verluste zu minimieren.
  3. Frequenzabhängigkeit: Die magnetischen Eigenschaften eines Ferritkerns können sich mit der Frequenz ändern. Die Wahl der richtigen Ferritmischung ermöglicht es, den Balun für den gewünschten Frequenzbereich und die Betriebsbedingungen zu optimieren.
  4. Sättigung: Die Sättigungsinduktion eines Ferritkerns gibt an, bis zu welcher magnetischen Flussdichte das Material magnetisiert werden kann, bevor es gesättigt ist und keine weitere Steigerung der Induktivität möglich ist. Die Sättigungsinduktion sollte für die erwarteten Ströme und Magnetfelder im Balun ausreichend hoch sein, um unerwünschte Sättigungseffekte zu vermeiden.
  5. Temperaturstabilität: Die magnetischen Eigenschaften eines Ferritkerns können von der Temperatur abhängen. Eine gute Temperaturstabilität ist wichtig, um sicherzustellen, dass der Balun über einen breiten Temperaturbereich hinweg zuverlässig funktioniert.

Die Auswahl der richtigen Ferritmischung hängt von den spezifischen Anforderungen und den Betriebsbedingungen des Baluns ab. Die Hersteller von Mantelwellensperren bieten in der Regel verschiedene Ferritmischungen an, die auf verschiedene Anwendungen und Frequenzbereiche abgestimmt sind. Es ist wichtig, die technischen Datenblätter und Empfehlungen der Hersteller zu berücksichtigen und gegebenenfalls professionelle Beratung einzuholen, um die optimale Ferritmischung für den W2DU Balun oder jede andere Mantelwellensperre auszuwählen. Eine sorgfältige Auswahl der Ferritmischung trägt dazu bei, die Leistung und Effizienz des Baluns zu maximieren und die gewünschten EMV-Ziele zu erreichen.

Warum werden Mantelwellensperren warm ?

Mantelwellensperren können warm werden, wenn sie in Betrieb sind, insbesondere wenn sie hohen Strömen oder einer hohen Leistung ausgesetzt sind. Es gibt mehrere Gründe, warum Mantelwellensperren Wärme erzeugen können:

  1. Verluste im Ferritkern: Mantelwellensperren enthalten in der Regel einen Ferritkern, der magnetische Felder aufnimmt und verarbeitet, um die Mantelströme zu unterdrücken. Bei wechselnden magnetischen Feldern können im Ferritkern Verluste auftreten, die in Form von Wärmeenergie abgegeben werden.
  2. Leitungsverluste: Die Wicklungen und Drähte in der Mantelwellensperre haben einen Widerstand, der zu Verlusten führt, wenn Strom durch sie fließt. Diese Leitungsverluste tragen ebenfalls zur Erwärmung der Mantelwellensperre bei.
  3. Überlastung: Wenn die Mantelwellensperre für höhere Ströme oder Leistungen ausgelegt ist, als sie bewältigen kann, kann sie überlastet werden und sich dadurch erwärmen.
  4. Umgebungstemperatur: Die Umgebungstemperatur kann ebenfalls einen Einfluss auf die Temperatur der Mantelwellensperre haben. Wenn die Umgebungstemperatur bereits hoch ist, kann dies die Wärmeabfuhr der Mantelwellensperre beeinträchtigen und zu einer weiteren Erwärmung führen.

Es ist wichtig, dass Mantelwellensperren so ausgelegt und dimensioniert werden, dass sie die zu erwartenden Ströme und Leistungen ohne Überlastung bewältigen können. Eine angemessene Kühlung und ausreichend dimensionierte Ferritkerne können dazu beitragen, die Wärmeentwicklung zu kontrollieren.

Die Erwärmung einer Mantelwellensperre ist normalerweise kein Problem, solange sie innerhalb der spezifizierten Betriebsgrenzen und -temperaturen bleibt. Wenn eine Mantelwellensperre jedoch ungewöhnlich heiß wird, kann dies ein Hinweis auf eine Überlastung oder ein fehlerhaftes Design sein, und es sollte überprüft werden, ob die Mantelwellensperre den Anforderungen und dem erwarteten Stromfluss entspricht. Bei Zweifeln ist es ratsam, auf die technischen Datenblätter des Herstellers zurückzugreifen oder professionelle Beratung einzuholen.

Warum bieten sich keine Mantelwellensperren auf dickerem Kabel z.B. RG213 an ?

Mantelwellensperren werden in der Regel auf dünneren Kabeln wie RG58 oder RG8X angewendet, anstatt auf dickeren Kabeln wie RG213. Es gibt mehrere Gründe, warum sich Mantelwellensperren auf dünneren Kabeln besser eignen:

  1. Impedanzanpassung: Mantelwellensperren sind in der Regel so konstruiert, dass sie auf Kabeln mit einer bestimmten Impedanz arbeiten, die normalerweise bei dünnen Kabeln wie RG58 oder RG8X üblich ist (üblicherweise 50 Ohm). Wenn eine Mantelwellensperre auf einem dickeren Kabel wie RG213 eingesetzt wird, könnte die Impedanz des Baluns nicht optimal auf das Kabel abgestimmt sein, was zu einer geringeren Effizienz und einer weniger effektiven Unterdrückung von Mantelströmen führen kann.
  2. Platz und Montage: Dünnere Kabel wie RG58 oder RG8X sind flexibler und leichter als dickere Kabel wie RG213. Dies erleichtert die Montage und Installation einer Mantelwellensperre, insbesondere an engen Stellen oder an Antennenmasten. Mantelwellensperren sind oft als kompakte Einheiten ausgeführt und werden typischerweise in der Nähe der Antennenanschlusspunkte platziert, was bei dickeren Kabeln möglicherweise schwieriger ist.
  3. Kabeldimensionen: Mantelwellensperren sind in verschiedenen Größen und Ausführungen erhältlich, und ihre Leistung kann von den Abmessungen der Wicklungen und des Ferritkerns abhängen. Bei dickeren Kabeln wie RG213 wäre möglicherweise eine größere Mantelwellensperre erforderlich, um eine ausreichende Induktivität und Dämpfung zu erzielen, was die Flexibilität und den praktischen Nutzen beeinträchtigen könnte.
  4. Überdimensionierung: Wenn eine Mantelwellensperre auf einem dickeren Kabel wie RG213 eingesetzt wird, kann sie möglicherweise überdimensioniert sein und die Mantelströme nicht so effektiv unterdrücken, wie es auf einem dünnen Kabel der Fall wäre. Es ist wichtig, den Balun entsprechend den spezifischen Anforderungen und der Impedanz des Kabels zu dimensionieren.

Das heißt nicht, dass es unmöglich ist, Mantelwellensperren auf dickeren Kabeln wie RG213 zu verwenden. In einigen Fällen können Mantelwellensperren auf dickeren Kabeln immer noch effektiv sein, besonders wenn sie sorgfältig dimensioniert und an die spezifischen Gegebenheiten angepasst werden. Allerdings sind sie in der Regel auf dünneren Kabeln häufiger anzutreffen, da sie dort einfacher zu montieren und besser auf die Impedanz des Kabels abgestimmt sind.

Warum bieten sich keine Mantelwellensperren mit 100 Watt Belastbarkeit an ?

Es gibt durchaus Mantelwellensperren, die für höhere Leistungen und Belastbarkeiten ausgelegt sind und 100 Watt oder mehr verarbeiten können. Es ist jedoch möglich, dass solche hochbelastbaren Mantelwellensperren weniger häufig anzutreffen sind oder nicht so weit verbreitet sind wie solche für niedrigere Leistungen. Es gibt mehrere Gründe dafür:

  1. Anwendungsbereich: Mantelwellensperren werden oft in Amateurfunkanwendungen, Kurzwellen- und VHF/UHF-Bändern eingesetzt, in denen die Leistungen typischerweise unter 100 Watt liegen. Für die meisten Amateurfunk-Enthusiasten und HF-Anwendungen reichen Mantelwellensperren mit einer Belastbarkeit von 100 Watt aus.
  2. Größe und Komplexität: Je höher die Belastbarkeit einer Mantelwellensperre sein soll, desto größer und komplexer kann sie sein. Die Verwendung von dickeren Drähten, größeren Ferritkernen und einer entsprechenden Auslegung des Baluns ist erforderlich, um höhere Leistungen zu verarbeiten. Dies kann zu größeren und unhandlicheren Bauteilen führen, die in einigen Situationen nicht praktisch oder kosteneffizient sind.
  3. Kostenaufwand: Die Herstellung von Mantelwellensperren mit höheren Belastbarkeiten erfordert oft spezielle Materialien und Fertigungsverfahren, was zu höheren Herstellungskosten führen kann. Für den Großteil der Amateurfunkanwender, die in der Regel unter 100 Watt senden, wäre eine so hohe Belastbarkeit möglicherweise überdimensioniert und nicht kosteneffizient.
  4. Geringerer Bedarf: Da die meisten Amateurfunk-Enthusiasten in den niedrigeren Leistungsbereichen operieren, besteht möglicherweise ein geringerer Bedarf an hochbelastbaren Mantelwellensperren. Hersteller richten ihre Produkte oft nach der Nachfrage und dem typischen Anwendungsbereich aus.

Es ist wichtig, die Belastbarkeit des gewählten Mantelwellensperre oder Balun an die spezifischen Anforderungen der Anwendung anzupassen. Wenn höhere Leistungen verarbeitet werden sollen, sollten entsprechend ausgelegte Mantelwellensperren oder spezielle Hochleistungs-Baluns verwendet werden, um eine effiziente und zuverlässige Unterdrückung von Mantelströmen sicherzustellen. Bei Bedarf können auch maßgeschneiderte Mantelwellensperren für spezifische Leistungsanforderungen entwickelt oder von spezialisierten Herstellern bezogen werden.

Wie gibt man die Belastbarkeit der Mantelwellensperren an ?

Die Belastbarkeit einer Mantelwellensperre wird üblicherweise in Watt (W) angegeben und gibt an, wie viel Leistung die Mantelwellensperre verarbeiten kann, bevor sie überlastet wird. Die Angabe der Belastbarkeit ist wichtig, um sicherzustellen, dass die Mantelwellensperre für die vorgesehene Anwendung und Leistungsfähigkeit geeignet ist.

Die Belastbarkeit einer Mantelwellensperre hängt von verschiedenen Faktoren ab, darunter die Größe und Bauform der Wicklungen, die Qualität des Ferritkerns und die verwendeten Materialien. Je nach Hersteller und Modell können Mantelwellensperren unterschiedliche Belastbarkeitswerte aufweisen.

Die Angabe der Belastbarkeit erfolgt normalerweise auf dem Produktdatenblatt oder der Verpackung der Mantelwellensperre. Dort wird die maximale Leistung in Watt angegeben, die die Mantelwellensperre verarbeiten kann, ohne dass sie überhitzt oder beschädigt wird.

Es ist wichtig, die Belastbarkeit der Mantelwellensperre an die spezifischen Anforderungen der Anwendung anzupassen. Wenn Sie eine Mantelwellensperre für einen Amateurfunkbetrieb oder HF-Anwendungen benötigen, sollten Sie sicherstellen, dass die angegebene Belastbarkeit ausreichend ist, um die erwartete Leistung der Antenne oder des Senders zu bewältigen. Eine ausreichend dimensionierte Mantelwellensperre gewährleistet eine effektive Unterdrückung von Mantelströmen und verhindert unerwünschte Störungen und EMV-Probleme.

Können Mantelwellensperren „Empfangsstörungen“ (QRN) vermeiden ?

Mantelwellensperren können dazu beitragen, bestimmte Arten von Empfangsstörungen, auch als QRN (Quasi-Random Noise) bekannt, zu reduzieren oder zu minimieren. QRN umfasst unerwünschte Störungen oder Rauschen, die von verschiedenen Quellen wie elektrischen Geräten, Schaltnetzteilen, elektrischen Leitungen und anderen elektrischen oder elektronischen Einrichtungen erzeugt werden. Diese Störungen können das Empfangssignal in einem Funkempfänger überlagern und die Empfangsqualität beeinträchtigen.Mantelwellensperren wirken als Filter, um unerwünschte Mantelströme zu unterdrücken, die entlang der Außenhülle von Koaxialkabeln oder symmetrischen Leitungen fließen können. Diese Mantelströme können als Antennen wirken und elektromagnetische Störungen von externen Quellen aufnehmen. Indem die Mantelwellensperre die Mantelströme unterdrückt, wird verhindert, dass diese in den Empfänger gelangen und Störungen verursachen.Es ist jedoch wichtig zu beachten, dass Mantelwellensperren nicht alle Arten von Störungen oder Rauschen beseitigen können. Sie sind besonders effektiv bei der Unterdrückung von Mantelströmen, die durch unsymmetrische Antennenleitungen (wie Koaxialkabel) verursacht werden. Wenn QRN von anderen Quellen wie Blitzschutzanlagen, nahen elektrischen Störquellen oder atmosphärischen Störungen verursacht wird, können Mantelwellensperren möglicherweise nur begrenzte Auswirkungen haben.Für eine umfassende Reduzierung von QRN und anderen Störungen ist eine ganzheitliche EMV-Planung und eine ordnungsgemäße Erdung und Abschirmung von Antennen- und Empfangsanlagen erforderlich. Mantelwellensperren sind ein wichtiger Bestandteil eines EMV-Konzepts, insbesondere in HF-Anwendungen, aber sie sind nicht das alleinige Mittel, um alle Arten von Störungen zu beseitigen. Eine Kombination aus Mantelwellensperren, guter Erdung, Abschirmung und Filtern kann dazu beitragen, die Empfangsstörungen zu minimieren und eine bessere Empfangsqualität zu erreichen.

Lesezeit ca.: 24 min. - geändert am: 12.02.2024 um 11:38 Uhr - ID: 4942
