Hier sammele ich Ideen für Selbstbau Projekte im Amateurfunk. Sie sollen als Ideen dienen um junge Menschen für die Elektronik / Amateurfunk zu begeistern.
Es handelt sich um einfache Anleitungen, damit die Projekte schnell umgesetzt werden können.
Du hast gute Ideen für Jugendprojekte? – Dann her damit! Gerne veröffentliche ich diese hier mit deinem Namen.
Inhaltsverzeichnis
Ein kleines Funkgerät
FM Radio Transmitter Lötprojekt Kit mit Audio Lavalier Mikrofon Löten DIY Kit für Elektronik Üben Lernen 87-108MHz LINK

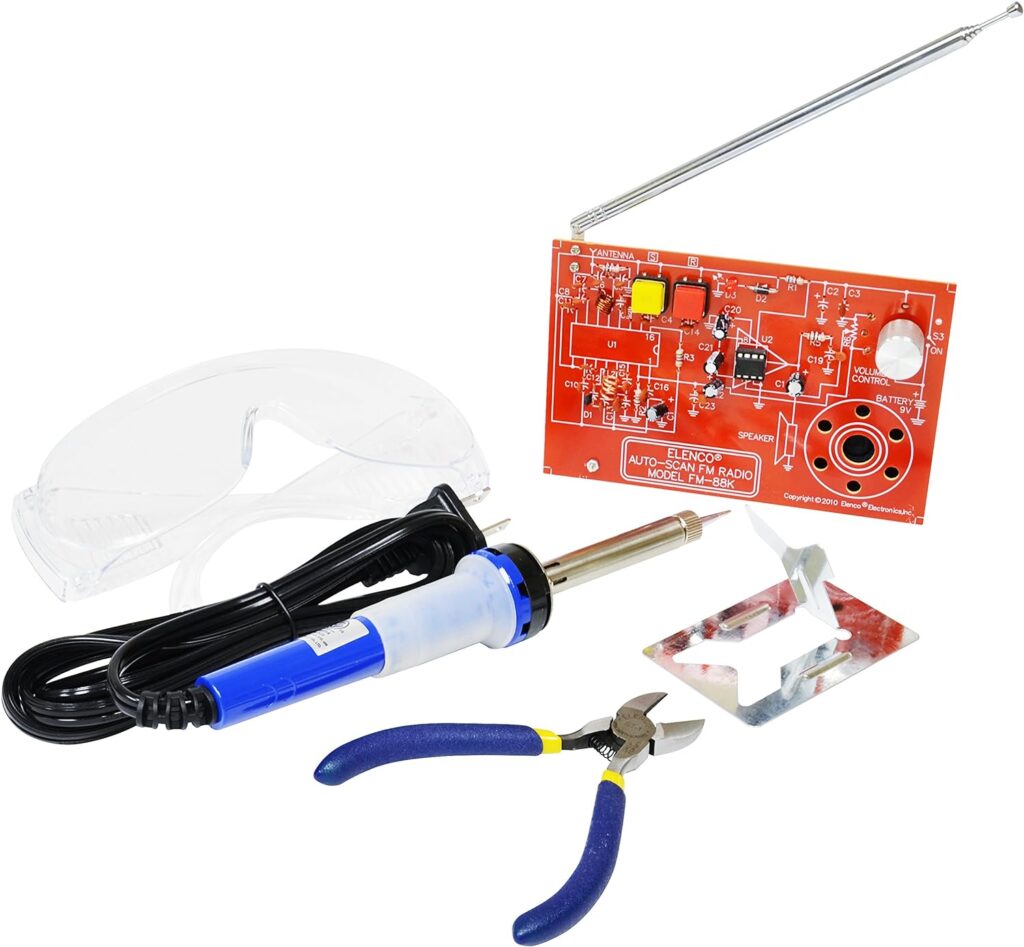

Ein Radio mit Grundausstattung zum Löten
FM Radio mit Lötzubehör wie Lötkolben LINK
DIY einfaches 0-30V 0-10A DC Netzteil selber bauen
Regelbares Netzteil selber bauen
LED Anzeige Link
Spannungsregler LM317T Link
Weltempfänger mit 2-Euro-SDR-Chip bauen
Ein hochintegriertes SDR-Receiver-IC, ein Arduino und ein Farbdisplay ergeben zusammen einen respektablen Empfänger, der von Langwelle bis UKW reicht.
https://www.amazon.de/arduino-nano/s?k=arduino+nano
Die Seite https://www.hackster.io/CesarSound/lw-mw-sw-stereo-fm-with-rds-dsp-radio-receiver-v2-5-79438f beschäftig sich damit aus wenigen Bauteilen einen SDR Weltempfänger zu bauen.
New Version 2.5 of Si473x LW/MW/SW/CB AM/FM Stereo RDS Receiver
Merkmale:
- Stereo FM 64-108MHz mit RDS (Radio Data System) mit Sender-ID und Radio-Text Auto-Scroll-Informationen auf dem Bildschirm.
- AM MW-Band für Europa (9kHz Abstand) und MW-Band für USA (10kHz Abstand).
- LW-Band und 14 Kurzwellenbänder, die von 150kHz bis 30MHz reichen, einschließlich CB-Band.
- Nichtflüchtiger Speicher zum Speichern der aktuellen Frequenz, des Bandes und des Bildschirmthemas im EEPROM des Arduino. Die Daten bleiben erhalten, auch wenn der Arduino ausgeschaltet wird.
- Wählbare AM-Bandbreitenfilter (6, 4, 3, 2,5, 2, 1,8, 1kHz) und FM-Bandbreitenfilter (Aut, 110, 84, 60, 40kHz).
- Direkter Zugriff auf das FM-Band.
- Attraktives Farbdisplay mit leicht ablesbaren Zahlen im 7-Segment-Stil.
- Zwei Bargraph-Anzeigen für den Signal-Rausch-Abstand und die Signalstärke plus ‚S‘-Werte.
- Anzeige des Bandnamens (m) auf dem Bildschirm.
- Wählbare Abstimmschritte von 1, 5, 9, 10kHz und Farbschema der Anzeige (2 Schemata).
- Verwendet das Si4732-A10 (ein Breakout PCB Projekt ist enthalten) oder die PL102BA-S V2 Module.
- Gesteuert durch einen Arduino Nano + ST7735 TFT 1.8in Display, 4 Drucktasten, einen SPDT Schalter und einen Drehgeber.
- Verwendet die hochleistungsfähige Si4735-I2C-R4-Bibliothek von Michael J. Kennedy.
- Benötigt nur wenige Komponenten und liefert eine überraschend gute Leistung.
- Update Mai 2022: Die Firmware für die Pro Version (mit SSB) wurde hinzugefügt, siehe unten.
beschäftig sich damit aus wenigen Bauteilen einen SDR Weltempfänger zu bauen.
Bauteile:
https://www.amazon.de/s?k=color+display+ST7735
https://www.amazon.de/s?k=Si473x+Radio+IC
https://www.amazon.de/arduino-nano/s?k=arduino+nano
Hula-Hoop Antenne
Um auch den optimalen Empfang für deine selbstgebauten EMPFÄNGER zu gewährleisten hat Walter DL3LH eine kleine Anleitung erstellt, wie man mit Hilfe eines Hula-Hoop Reifen das umsetzen kann.
Info: https://www.dl2fbo.de/2024/07/04/erlebnis-schwingkreis/
weitere Infos
Eine gute Übersicht von Lötprojekten finde man bei Amazon LINK
Netzteil mit ca. 55 Ampere für unter 20 €
Arthur mach auf die Möglichkeit aufmerksam, gebrauchte Server Netzteile für um die 15 € bei Ebay zu erwerben und diese mit einfachen Mitteln so umzubauen, dass sie als Netzteil für unsere Funkgeräte geeignet sind.
Ich weise hier ausdrücklich darauf hin, dass Links NICHT kommerzieller Natur sind und ich damit KEIN Geld verdiene.
